Keramik 3D-Druck: Potenziale für die Konstruktion medizinischer Instrumente

In der Medizintechnik sind kontinuierliche Material- und Prozessinnovationen die technologische Basis, um die Produktperformance und geometrische Präzision chirurgischer Systeme zu steigern. Eine Schlüsseltechnologie im Bereich komplexer Systemkomponenten ist die additive Fertigung von technischer Hochleistungskeramik (Ceramic AM). Unabhängig davon, ob es um inkrementelle Designoptimierungen oder grundlegende Konstruktionsänderungen geht, erweitert dieses Verfahren das funktionale Spektrum von Bauteilen. Gleichzeitig lässt sich damit die Time-to-Market in einem Marktumfeld verkürzen, das durch langwierige Zulassungsverfahren und regulatorische Rahmenbedingungen gekennzeichnet ist. Da moderne chirurgische Instrumente hohe Anforderungen bezüglich Präzision, Gewichtsreduktion und Sterilisierbarkeit erfüllen müssen, bietet die additive Keramikfertigung die Möglichkeit, komplexe Geometrien prozesssicher zu integrieren, ohne zusätzliche Montagekosten oder Systemkomplexität zu generieren.

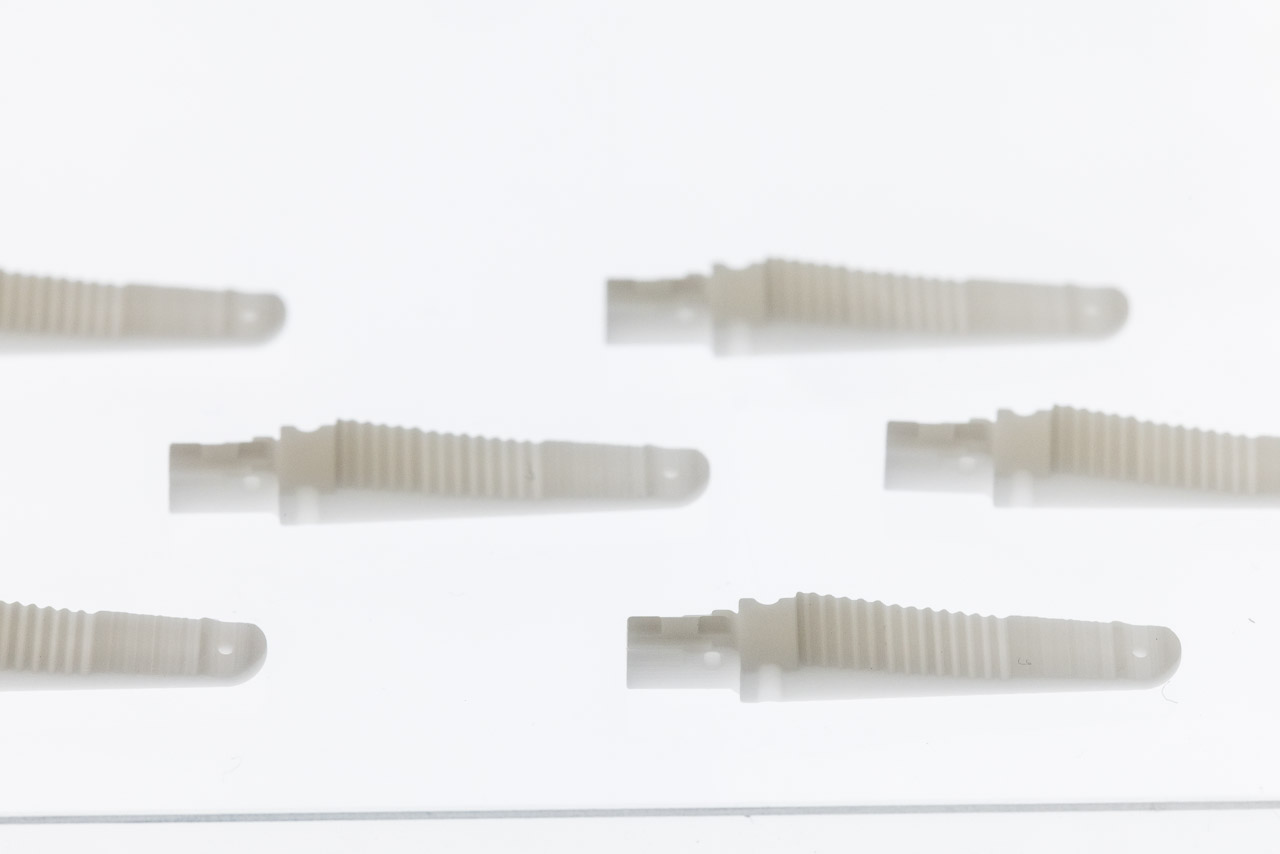

Sinto Advanced Ceramics agiert in diesem Segment als erfahrener Auftragsfertiger. Auf Basis der industriellen Produktion hoher Stückzahlen additiv gefertigter Keramikkomponenten beherrscht das Unternehmen die anspruchsvollen thermischen Prozesse. Ein prägnantes Anwendungsbeispiel sind 3D-gedruckte chirurgische Greifer (Ceramic Grippers). Trotz ihrer geringen Abmessungen sind diese Greifer funktionale Schlüsselkomponenten in laparoskopischen Instrumenten. Sie erfordern ein spezifisches Eigenschaftsprofil, das Biokompatibilität, hohe Härte, chemische Beständigkeit und elektrische Isolation vereint. Im Vergleich zu Metallen und Kunststoffen bietet technische Hochleistungskeramik hier werkstofftechnische Vorteile, um die geforderte Präzision und mechanische Zuverlässigkeit auch bei mikroinvasiven Eingriffen dauerhaft zu gewährleisten.

Funktionale Integration am Beispiel keramischer Greifer

Am Anwendungsfall der chirurgischen Greifer von Sinto Advanced Ceramics lässt sich der konstruktive Mehrwert der additiven Fertigung analytisch darstellen. Der wesentliche Vorteil gegenüber konventionellen Fertigungsverfahren liegt in der Realisierung integrierter, interner Medienkanäle. Diese Kanäle ermöglichen die gezielte Führung von Fluiden wie Luft oder Spülflüssigkeiten und dienen gleichzeitig als geschützte Kavität für elektrische Leitungen, um Sensor- oder Aktuatorfunktionen direkt an der Greiferspitze bereitzustellen. Während traditionelle, subtraktive Fertigungsverfahren bei solchen komplexen Innengeometrien an technologische Grenzen stoßen oder hohe Werkzeugkosten verursachen, lässt sich dieses Design im 3D-Druck werkzeuglos abbilden.

Sinto Advanced Ceramics fertigt diese Greifer aus yttriumstabilisiertem Zirkonoxid (3Y-TZP). Bei Abmessungen von 19,5 x 4 x 2,5 mm weisen die Komponenten ein Eigengewicht von lediglich 0,57 Gramm auf. Der Werkstoff zeichnet sich durch eine hohe Gefügedichte, ausgeprägte Biegefestigkeit und ausgeprägte Beständigkeit gegenüber chemischer Degradation aus. Dadurch sind die Komponenten für die mechanischen Belastungen im OP-Umfeld sowie für wiederholte Sterilisationszyklen ausgelegt.

Zudem verfügen die Greifer über konstruktive Merkmale zur vereinfachten Systemintegration sowie zwei geometrisch definierte Nutbereiche für den universellen Einsatz in unterschiedlichen chirurgischen Szenarien. Mit einer Materialdichte von über 6,1 g/cm³ bietet das Zirkonoxid die notwendige Risszähigkeit, um das Risiko eines Bauteilversagens während des klinischen Einsatzes zu minimieren. Neben der inhärenten Biokompatibilität weist das Material eine Wärmeleitfähigkeit von 2 W/mK bei 100 °C auf. Dies unterstützt eine kontrollierte thermische Ableitung zum Schutz sensitiver elektronischer Baugruppen innerhalb des Instruments.

Beherrschung der thermischen Prozesse und Qualitätssicherung

Im Bereich der Medizingeräteherstellung ist eine lückenlose Material- und Prozessvalidierung obligatorisch. Hochleistungskeramik bietet zwar hervorragende mechanische Eigenschaften, erfordert jedoch eine hochgradig kontrollierte thermische Prozessführung. Die inhärente Härte des Materials verlangt exakte Parameter, insbesondere während der kritischen Prozessschritte des Entbinderns und Sinterns. Sinto Advanced Ceramics steuert diese thermischen Prozesse über ein engmaschiges Qualitätsmanagementsystem, um engste Toleranzen und maximale Maßhaltigkeit zu garantieren. Zur Qualitätssicherung im regulierten Medizintechnik-Umfeld setzt das Unternehmen zerstörungsfreie Prüfverfahren wie Computertomographie-Scans (CT) sowie standardisierte mechanische und funktionelle Validierungstests ein.

Konstruktive Freiheit und wirtschaftliche Serienfertigung

Die additive Keramikfertigung hat sich als stabiles Serienverfahren etabliert. Konstrukteure erhalten dadurch die Freiheit, komplexe Geometrien, Hinterschneidungen, Blindlöcher oder interne Kanäle zu entwickeln, die mit traditionellen, spanenden Methoden wirtschaftlich nicht realisierbar sind. In der konventionellen Fertigung erfordern solche Komplexitäten meist mehrstufige Nachbearbeitungen oder zusätzliche Fügeprozesse, was die Herstellkosten und das Fehlerrisiko erhöht.

Da beim 3D-Druck keine spritzkristallinen Formen benötigt werden, entfallen die initialen Werkzeugkosten vollständig. Designiterationen lassen sich rein digital modifizieren und direkt im Baujob umsetzen. Diese Agilität verkürzt die Entwicklungszyklen und erlaubt es, zügig auf klinisches Feedback zu reagieren. Da jedes Bauteil individuell modifiziert werden kann, ist die wirtschaftliche Produktion von Kleinserien ebenso darstellbar wie eine hochskalierte Serienfertigung. Das Verfahren bietet somit eine hohe Flexibilität hinsichtlich Stückzahl und Variantenreichtum.

Technologietransfer und Entwicklungsunterstützung

Sinto Advanced Ceramics verfügt über eine langjährige Historie in der Keramikverarbeitung. Seit 2016 überträgt das Unternehmen dieses werkstofftechnische Know-how aus dem Keramikspritzguss (CIM) auf die additiven Fertigungsprozesse. Das Leistungsspektrum umfasst eine ganzheitliche Entwicklungsberatung – von der anwendungsspezifischen Materialauswahl über das fertigungsgerechte Design (Design for AM) bis hin zu Optionen der funktionalen Integration. Durch den Einsatz validierter 3D-Drucktechnologien werden definierte Materialeigenschaften, Oberflächengüten und mechanische Kennwerte in der Serienproduktion reproduzierbar erreicht.

Ashu Sharma, CSO von Bosch Advanced Ceramics (heute Sinto Advanced Ceramics), kommentiert:

„Die Innovationszyklen in der Medizintechnik verkürzen sich kontinuierlich, wobei die additive Keramikfertigung eine Schlüsseltechnologie darstellt. Das Verfahren hat den Status des Prototypings verlassen und bietet eine ausgereifte Lösung für die Serienproduktion. Durch die Kombination der spezifischen Werkstoffeigenschaften von Hochleistungskeramik mit der geometrischen Freiheit des 3D-Drucks eröffnen sich neue Optionen für die Konstruktion anspruchsvoller Medizinprodukte. Wir unterstützen unsere Kunden strukturell dabei, diese fertigungstechnischen Potenziale auszuschöpfen und ihre Marktposition technologisch zu sichern.“

‍
